摘要:HXL-1 型呼吸节律发生器操作手 册

HXL-1  型

呼吸节律发生器

操 作 手 手  册

德阳冠捷科技有限公司

目  录

1 、 简介...................................................................................1

2 、 安全须知...........................................................................2

3 、 操作使用...........................................................................5

3.1整机组成和各部件功能介绍....................................5

3.2操作流程....................................................................6

3.3各部件描述..............................................................14

4 、 技术参数.........................................................................17

4.1通用技术参数..........................................................17

4.2专用技术参数..........................................................17

5、 、 开箱查验和运输.............................................................19

5.1 开箱.........................................................................19

5.2 移动与运输.............................................................19

6 、维护与支持....................................................................20

7 、维修与校准....................................................................21

8 、 全 套 设备 明细表............................................................22


1 、简介

HXL-1 型呼吸节律发生器配合 CO2 标气,用于检测多参数监护仪中呼末二氧化碳监测功能、单独呼末二氧化碳监护仪或者呼吸机/麻醉机自带的呼末 CO2 监测功能的呼吸率准确度,如果输入不同浓度的二氧化碳标准气体,也可检测被测设备二氧化碳浓度监测的准确度。该仪器可以检测旁流采样型的二氧化碳监测仪器,也可以检测主流采样型的二氧化碳监测仪器。该设备性能参数完全符合JJG 1163-2019 多参数监护仪检定规程中的相关要求,适用于计量单位开展强检工作,也适用于监护仪、呼吸机、麻醉机等生产企业或医院质控部门当作检测设备或质控仪器使用。仪器操作简单,体积较小,便于携带外出开展检测工作。


2 、安全须知

用户 必须在 操作仪器 和连接各类管道 前, , 仔细阅读本手册, , 严格 遵守所有警告和注意事项, , 否则可能给仪器或者被测监护仪造成损伤,或者不能获取准确的测试数据 ,乃至于伤害操作者 。用户自行改动仪器或在超出所公布规格的条件下使用仪器,均可能导致电击危险或仪器工作异常,由此产生的一切问题均由用户自己承担。

  警告表示可能会导致人身伤害或死亡的危险情况或行为。

  小心表示可能会损坏本产品、被测设备或者导致数据不准确的情况和操作。

*警告

为了防止人员受伤,请务必按照说明使用仪器,否则仪器提供的保护功能将会降低。为了防止可能发生的触电、火灾或人身伤害:

•使用产品前,请先阅读全部安全须知。

•确认本地电源电压与仪器应用电源电压相同。

•请勿在爆炸性气体、蒸汽或腐蚀性气体周围、潮湿环境中使用产品。

•使用产品前先检查外壳和各连接部件。检查是否存在裂纹或缺损。

•若产品损坏或工作异常,请勿使用。

•该产品仅供室内使用。

• 请仅使用满足所在/地区对电压和插头配置要求以及产品额定值要求的电源线和插口。

•如果电源线绝缘层损坏或有磨损迹象,请更换电源线。

•请留意电源插座内的保险丝是否烧毁。小心

•拔插电源线时应注意力度,猛烈拔插或者摇晃电源线,可能导致电源插座损伤。

•标气通往本设备的管道插入快插插座后,拔出时,应先按压快插插座的环形塑料片,按压到底后,再轻轻拔出管道,在没有按压的情况下拔出管子,将导致快插插座损伤并漏气。

•将标气通往本设备后面板的标气入口时,应将管道插到底,如果没有插到底,将可能导致漏气,从而导致CO2 浓度检测不准确。

•使用标气时,应先拧开标气瓶的总开关,等一级压力表显示出瓶内压力后,再拧开二级开关,往本设备通气。

•停止使用标气时,应先关闭标气瓶的总开关,此时两级压力表均显示有压力,将管道撤离本设备后,应开放

二级开关,将压力泄放掉,直到二级压力表压力为零后再关闭二级开关,否则压力表内长期存在压力会导致泄漏或者损伤压力表。

•应该在呼吸节律发生器开机后,再将标气管道插入后面板的标气入口,插入前用手指堵住管道末端,感受一下标气管道出口压力,如果压力很大,将导致标气很快会耗尽,建议标气出口压力低于 1.2 个大气压时使用。

•在仪器开始正常使用时,不要堵塞后面板上调制气体出口,一旦堵塞,将会导致仪器内部管道压力大增,可能损坏仪器。但操作者可以用手指感受调制气体出口的压力,如果有标气输出时,压力较大,可以适当关小标气瓶上的二级开关,避免浪费标气。


3 、操作使用

3.1  呼吸节律发生器的 整机组成和各部件功能介绍:

呼吸节律发生器

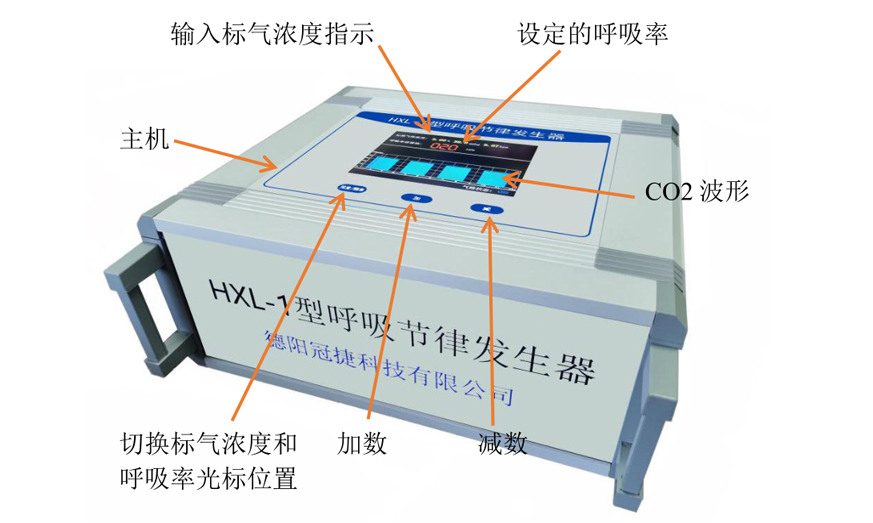

图 1  整机顶视各部件介绍

呼吸节律发生器

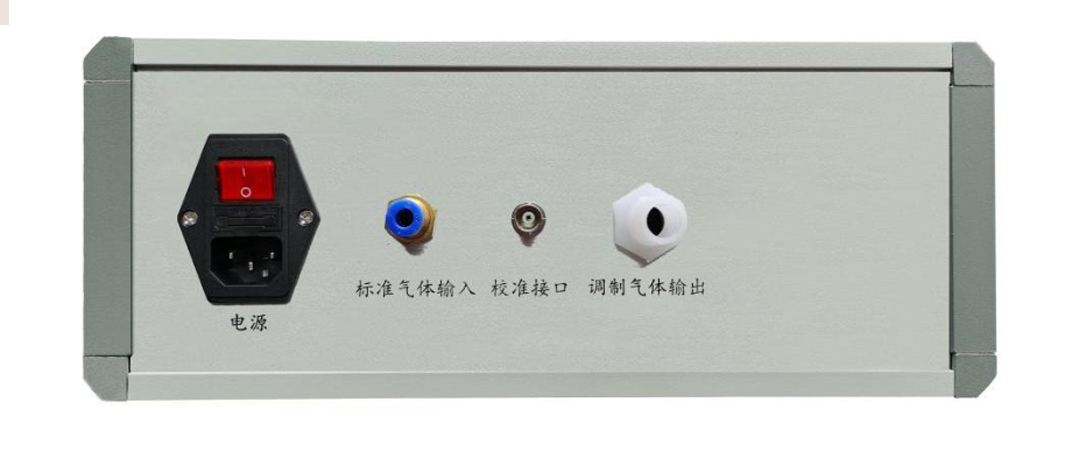

图 2  整机后面板各功能介绍


3.2  操作流程

3.2.1  开机

将仪器电源线插入到仪器后面板的电源插座上,另一端插入实验室的网电源插座。打开仪器后面板的电源开关,此时仪器将会自检,自检结束后顶部液晶屏进入工作界面,可以听到仪器内部的电磁阀按照一定频率动作(默认开机时为 20 次/分钟,也就是 3 秒一个周期)。

呼吸节律发生器

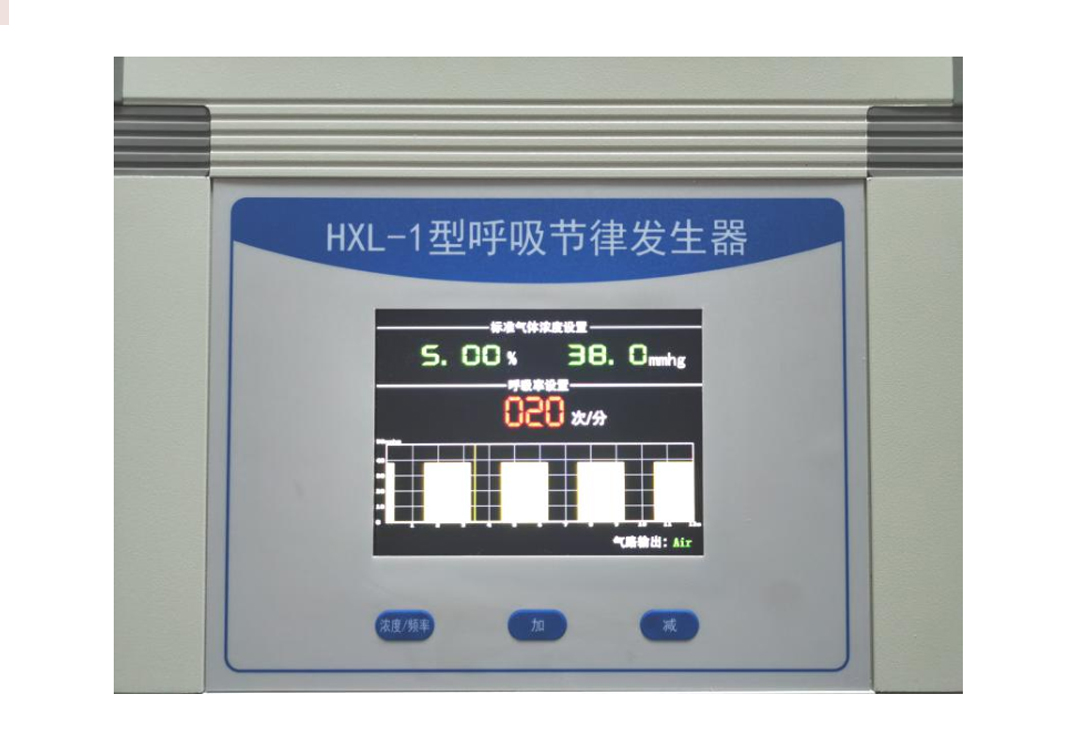

图 3  开机界面


左上区域显示的是设定的标气浓度的体积百分比(通常和标气证书上的单位一致),右上区域显示的是此体积百分比对应的 mmHg 数(通常和被测监护仪上显示的单位一致),中部红色字体显示的是当前设定的呼吸率,下部区域显示的是仪器输出的 CO2 的波形(波形高度取决于设定的标气浓度,占空比为 1.5:1,波形频率取决于仪器设定的呼吸频率)

3.2.2  连接管路

将标气连接管的裸端插入到标准气体输入接口,注意要插到底,插入后标气输入口的环状卡头处于弹出状态,不紧贴快插接嘴上相邻的金属部件。

呼吸节律发生器

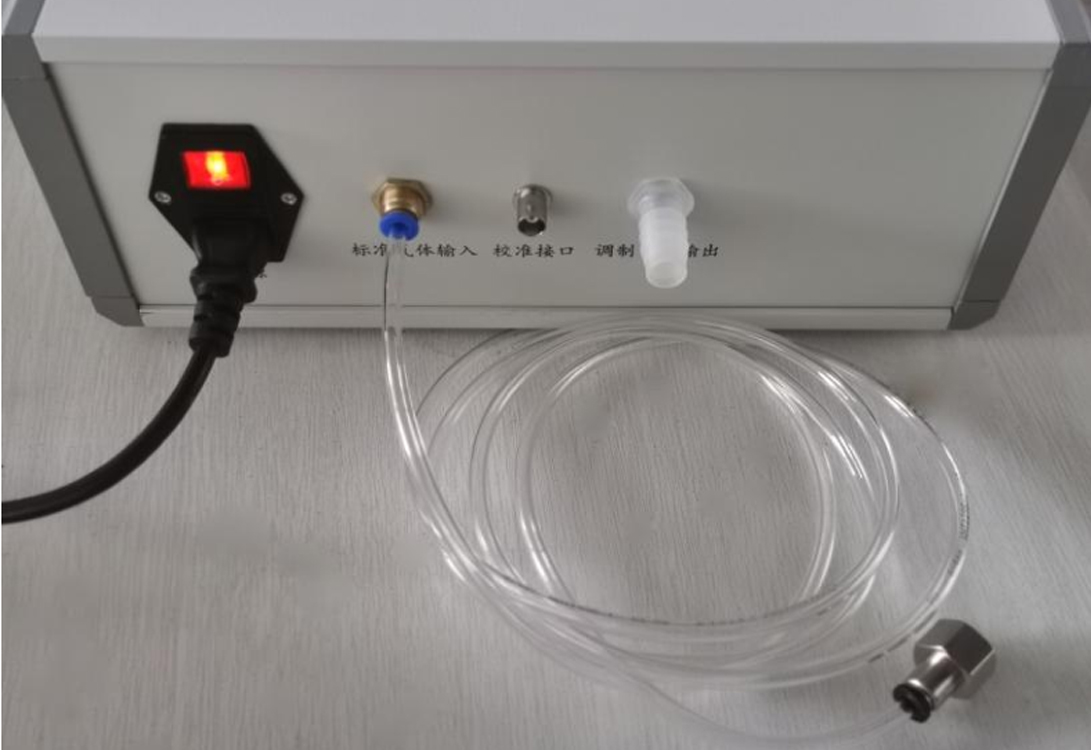

图 4  标气 连接管插入仪器后面板


将标气连接管的裸端插入仪器后面板的标气输入口,注意要插到底,插入后快插接头的蓝色圆环应处于弹出状态,如下图:

呼吸节律发生器

图 5  标气连接管插入后的状态


将标气连接管的另一端拧到标气瓶的二级减压阀出口上,拧住后需要用扳手拧牢,不能松动漏气。

呼吸节律发生器

图 6  标气瓶端连接


如果是检测旁流型呼末 CO2 监测功能,应将三通适配器的粗端套入仪器后面板上的调制气体出口接嘴上,之后将两端鲁尔公头的采样管的一端拧到三通的母头鲁尔接嘴上,采样管的另一端连接被测监护仪 ( 注意 , 不是所有监护仪都使用两端鲁尔公头的采样管, 如果被测监护仪面板上的 CO2  气路接嘴不是鲁尔母头的,不能连接鲁尔公头的采样管, 则应使用被测监护仪自带的采样管连接被测监护仪, 并将该采样管的连接患者一端的接头接到三通上)。


呼吸节律发生器

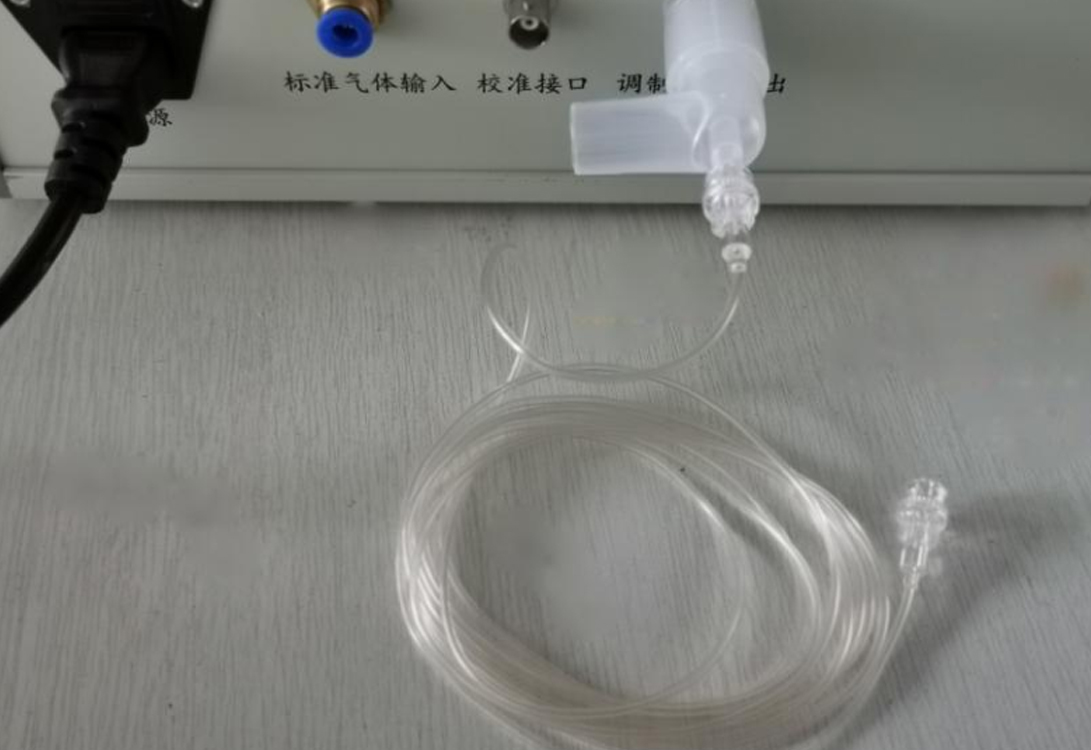

图 7  检测旁流 CO2  功能时连接方式

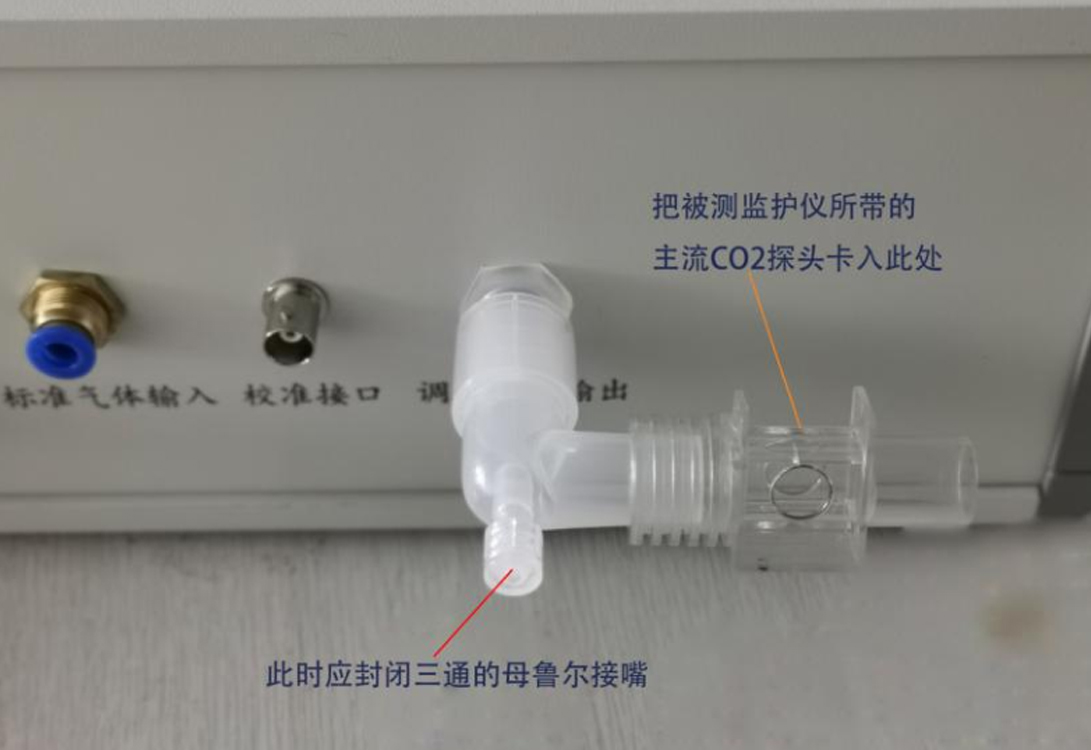

如果是检测主流型呼末 CO2 监测功能,应将三通适配器的粗端套入仪器后面板上的调制气体出口接嘴上,之后将主流采样用气路适配器的粗端套入三通的细端上,再将主流 CO2 探头卡入主流适配器上,最后将主流 CO2 探头的末端电插头插入被测设备 ( 注意 , 仪器标配的主流气路适配器仅适用于市场占比较大的飞利浦伟康和北京纳雄出产的主流 CO2  探头,不适用于马西默和其余国产的主流 CO2  探头 , 如果CO2  浓度读数出现较大偏差,  应采用被测监护仪自带的主流气路适配器来检测 CO2  浓度的准确度)。



呼吸节律发生器

图 8  检测主流 CO2  功能时连接方式


3.2.3  开始检测

1)启动被检设备,对呼末二氧化碳探头进行热机处理。

注意:为保证呼末二氧化碳探头的准确读数,通常需要 5 分钟以上的热机处理。热机时间取决于被检设备的呼末二氧化碳探头的品牌及型号,个别情况下热机可能需要15 分钟以上。连接好所有管路。

2)用手指按下仪器顶部按键板上的浓度/频率按键,可以切换光标的位置,当光标位于浓度区域时,再按加减键,可以预设标气浓度(这个浓度设定值应按照标气瓶上标称的 CO2 浓度值来设定,当标气浓度高时,此设定值也随之变高,然后本设备上显示的 CO2 波形的幅值也响应变高),当光标位于频率区域时,再按加减键,可以设定仪器输出的呼吸频率,开机默认为 20 次/分,不需要做改动就符合检定规程要求的测试点。

3)打开二氧化碳标气瓶的总阀门,待一级压力表显示当前标气瓶内的压力后,缓慢旋转减压阀的放气阀。经二级减压后的二级压力表显示的标气压力示值保持在(0.15~0.2)MPa 区间。

4)观察被检设备显示的呼末二氧化碳波形曲线及参数示值。其中,呼末二氧化碳浓(ETCO2)示值应接近实际标气浓度(允差范围内)。

注意: 某些被测的监护仪,需要事先对 CO2  监测功能进行参数设置,才能显示呼末 CO2  数值和呼吸率(具体设置方式请查阅被检设备的说明, 或者被检设备的操作人员,通常会在 CO2  设置菜单内,需要设置大气压数值 、 平衡气体种类及浓度 、 呼末值的取值方式等等 , 也可进入菜单后不做任何改动,直接点击确认即可。如果不设置这些参数,被检设备上可能看到 CO2  的波形,但波形附件,标有 CO2  参数的区域没有数值显示)此外 , 如果 二氧化碳波形曲线不规则 ,或ETCO2  读数显著偏离, 应考虑气路连接是否紧密,或标气出口压力偏低等因素 , 先 排查故障点 , 之后再进行检测 。 如果连接方式或者标气压力不存在故障,被检设备的 ETCO2  数值仍有显著偏差, 或者 呼吸率存在显著偏差,可根据规程要求对被检设备的性能进行评定。

3.2.4  结束检测

连续多次读取被测监护仪上的读数后,记录好原始数据,然后关闭标气瓶的总开关,此时低压表仍会有残余压力显示,压住本设备后面板标气入口快插接嘴上的环形塑料片,按到底后轻轻拔出标气连接管,等待少许时间,直到标气连接管不再有气体排出后,关闭二级减压阀上的二级开关,观察一下二级减压阀上的压力表显示压力为 0时,表明标气瓶总开关关闭到位了,如果二级开关关闭后,低压表仍有压力显示,则总开关没有关严。此时应再度拧紧主开关,并打开二级开关,将低压表内的压力释放掉再关闭二级开关。关闭主机电源。

3.3  各部件描述

3.3.1 标气瓶,标气瓶可以采用 8 升或者 4 升铝瓶,重量较轻,便于携带。配备二级减压阀。充满浓度为 5%体积百分比的 CO2 标气(精度等于或优于 2%)。

呼吸节律发生器

图 9  标气瓶端的说明


3.3.2 标气连接管带快插接嘴的一端连接标气瓶上的二级减压阀,裸端连接主机后面板的标气输入接口。

呼吸节律发生器图 10  标气连接管


3.3.3 三通连接器,较粗的一端连接到主机的调制气体输出接口,旁流采样时,较细的一端通空气,鲁尔接嘴端连接呼吸节律发生器配备的采样管或被测监护仪自带的采样管。主流采样时,较粗的一端连接到主机的调制气体输出接口,较细的一端连接呼吸节律发生器配备的主流用气路适配器或被测监护仪自带的适配器。

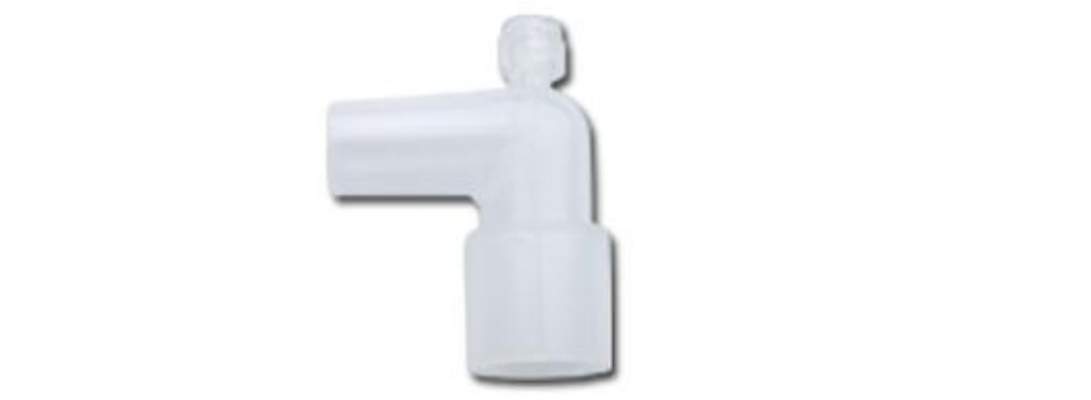

呼吸节律发生器图 11  三通


3.3.4 两端鲁尔公头采样管,一端连接到三通上,采集调制气体,另一端连接到被测监护仪的旁流采样进气嘴,用于将调制气体传输到被测监护仪。注意某些监护仪的旁流进气嘴并非鲁尔接嘴,此时应采用被测监护仪自带的采样管来测试。

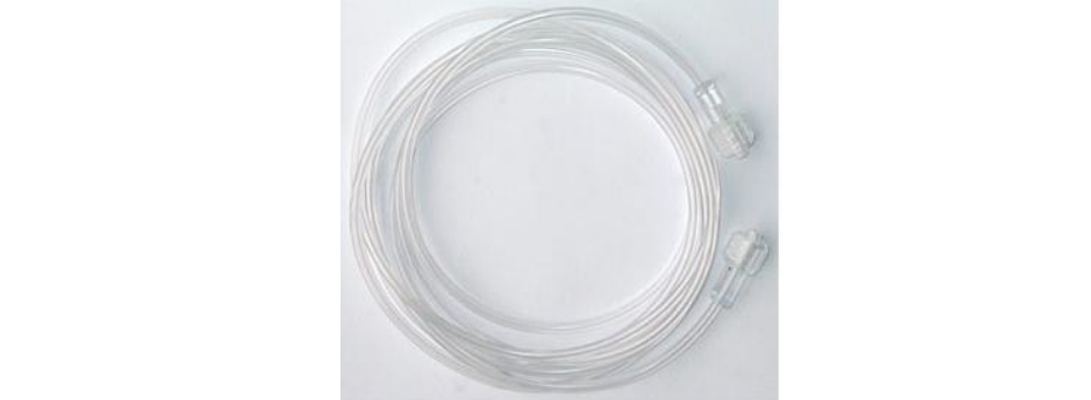

呼吸节律发生器图 12  采样管


3.3.5 主流采样用气路适配器,较粗的一端连接到三通,较细的一端通空气,被测主流 CO2 探头卡入此适配器。注意本适配器仅适用于美国飞利浦伟康、迈瑞和北京纳雄出产的主流 CO2 探头,如被测监护仪为其余品牌,应采用被测监护仪自带的适配器。

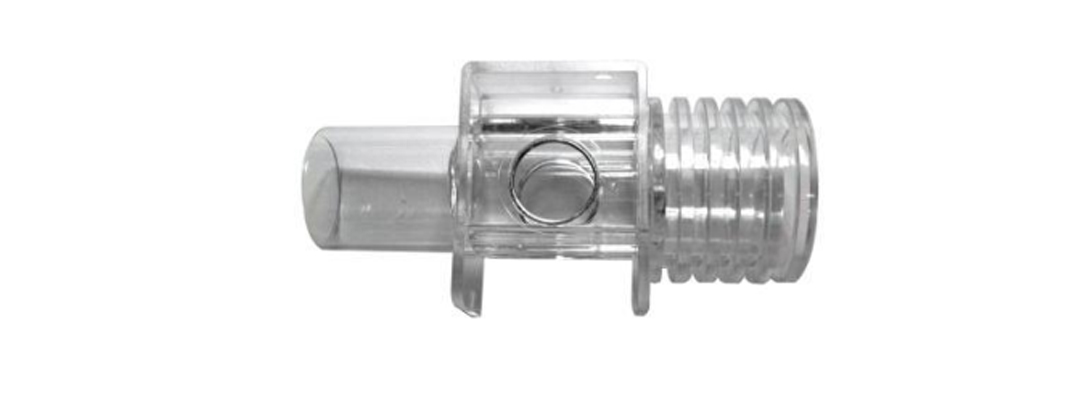

呼吸节律发生器图 13  主流 CO2  用气路适配器


4 、 技术参数

4.1  通用 技术参数

环境条件

工作温度: (10~40)℃

相对湿度: <90%,非冷凝

电源

电源电压: 220V AC

频率: 50 Hz

4.2  专用 技术参数

呼吸率

呼吸率设定范围:3 RPM – 130 RPM

精度: ±0.5%

呼吸节律发生器气体接口

标气入口: 气动快插接头,螺纹直通4-M5/PC6-01

标气出口: 宝塔接口,外径 15 mm,内径10.5mm,

长度 28 mm

二氧化碳标准气体及气瓶

标准气体:5%体积百分比(平衡气体为氮气,配备

二级减压阀)

二级减压阀:高压表量程大于等于 20 MPa,低压表

量程 0.6 MPa

标气出口压力(0.15 ~ 0.2)MPa

减压阀出口:气动快插接头,螺纹直通4-M5/PC6-01


5 、 开箱查验和 运输

5.1  开箱

打开仪器箱,检查装置在运输过程中有无损坏,如果

有任何破损或部件遗漏,请时间通知销售代理。

  注意:应妥善保留所有包装材料。此包装为运输

装置提供更佳保护。

5.2  移动与运输

短距离移动

短距离移动仪器时,可在仪器关闭后,小心地提起仪器侧面提手将其搬运到新的地点。

远距离运输

 如果要远距离运输或运送本仪器,必须使用完整的原始包装。

 在妥善包装后方可小心的运输本仪器。

20

6 、维护与支持

1、严格防止仪器跌落、摔打或遭受外力打击,以免导致仪器损坏或性能发生变化。

*小心

为避免损坏仪器或对其造成不利影响性能,请勿将系统暴露于极端温度下。环境温度应保持在 15~40℃。

2、偶尔用蘸有中性清洁剂溶液或无水酒精的布清洁测试仪的外部。注意不要让液体进入仪器内部。

*小心

为避免损坏测仪器或对其造成不利影响性能,只能使用干净的无绒布,配合中性清洁剂或者无水酒精清理仪器外部和各处接嘴。严禁将本机浸入水中,要防止水等其余液体喷溅进入本仪器。

7 、维修与校准

本仪器用作检定设备时,必须按照检定规程的规定,定期进行复检,保证计量性能的准确可靠。如果仪器无法正常工作,请联系销售代理商,用户不得自行拆开机壳进行维修。

*小心

为避免损坏仪器或造成仪器性能下降,仅允许培训合格的技术人员操作本仪器。


8 、 全套设备 明细表

1、呼吸节律发生器主机........................................1 台

2、电源线.................................................................1 条

3、三通管................................................................1 个

4、主流用气路适配器............................................1 个

5、两端鲁尔公头采样管........................................1 条

6、标气连接管(2 米)..........................................1 条

7、操作手册............................................................1 份

8、校准证书.............................................................1 份

9、合格证............................................................... 1 份
