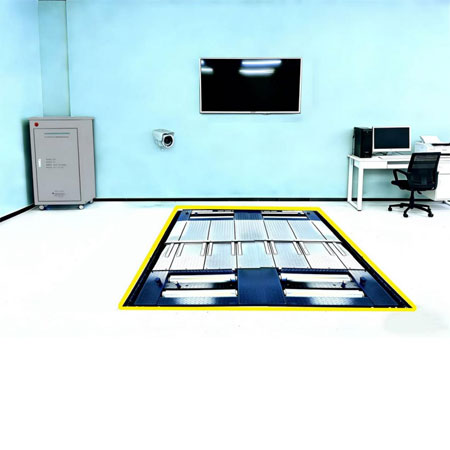

ZC-01型 出租汽车计价器检定装置系

一、概述

ZC-01型出租汽车计价器装置检定系统是本公司最新研制的全自动智能型计价器整车检定解决方案，满足检定规程 《JJG738-2024出租汽车计价器标准装置》 以及《JJG517-2016出租汽车计价器》 检定规程。是对各类出租车计价器使用误差及出租车的车速里程表准确性能进行整体检定，并通过计算机对检测结果进行科学分析与管理的专用系统，尤其适用于新能源电动汽车{前驱、后驱、四驱（前后驱）}的检定，是对出租车计价器K值及车速里程表年检的必要标准设备。

装置具有全自动、高效率、超级安全保护、显示详细而清晰、噪音小、使用寿命长、免维护等优点。本系统为了提高检定精度，改善检定工作环境、保障检测人员和被检车辆驾驶员以及检定设备的安全性，采用了多项先进技术和优良部件。

一、机械部分

1）整体结构：采用整体式钢板加框架结构，前后两组合机架组合，机械装置运转平稳，装置具有车辆轴距自动调节系统，轴距调节范围2000~3000mm。

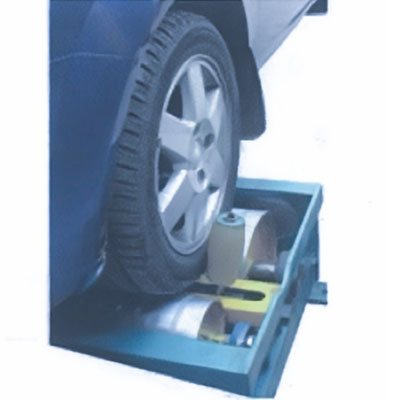

2）大小滚轮，主滚轮长度≥800mm，主滚轮表面镀硬铬处理，镀层≥3S，小滚轮表面间隔滚花；大小滚轮经动平衡检测，确保运转平稳。

3）滚轮高低布置：检测的主副滚轮采用高低结构，经长期使用证明，此结构在检测

时即使不使用防侧滑装置车轮均不左右晃动，轮胎变形小，数据更真实准确。有效检测车辆宽度档距为（850-2400）mm。

4）检测防滑装置：检定启动时，自动调整防侧滑装置，将车辆二轮胎夹紧、防止车辆向两侧窜动，主滚筒表面采用镀铬处理，副滚轮采用滚花处理，防止检测时车轮与滚筒之间产生打滑从而自动地消除系统由此产生的误差；提高检测精度。

5）起落架系统：装置采用封闭式减速升降机为主要部件，单机举升力≥10t.具有自动升降功能，被检查车辆上下方便。

6）全自动刹车装置：本检定装置采用了二组气压式制动钳，当检测完毕后，电动机断电，检测系统通过制动钳使滚筒制动，被检汽车能轻易的驶出检定台。安全、可靠、方便。

7）电机直接驱动主轮：电机通过皮带轮及联轴器等部件直接驱动主滚轮，可有效的减少误差及维护工作，噪音小，寿命长。整套装置工作时，保证被检出租车无论正转、反转在无须把握方向自由状态下达到平稳，无侧滑、侧偏现象。

8）变频技术：电机11KW功率，并通过变频器与控制装置以及计算机相连，控制灵活，运转安全可靠、节能。

9）旋转编码器技术：采用进口高精度旋转编码器采集信号，每1000mm 100个脉冲，数据稳定、误差小。

10）车牌自动摄入系统，装置配有专用摄像头，自动识别被检车辆车牌，无须手工输入。

11）检定环境环保化：车辆熄火检测、无尾气，无须采用车辆发动作动力源，有利于保护检定人员及驾驶人员的身体健康。

二、检定管理

1）检定软件系统：本系统由计算机控制配有专用计算机管理软件，集检测、管理于一体，界面友好，操作方便。本软件运行与WindowsXP/2000环境，具有对计价器进行K值及里程的误差测定，对车辆信息、公司信息、维护信息进行管理，对检测数据进行统计打印等功能。

2）检定过程自动化：计算机根据预定检测程序自动控制车辆加减速模拟车辆实际行驶过程，使检测结果更。在完成计算机登记后，工作人员引导车辆驶上检测装置：遥控启动→启动防侧滑装置→电机转动→自动加减速、模拟实际过程→手持遥控采样→自动交换数据→自动判断结果、打印证书→自动减速→松开防侧滑→自动刹车→车辆驶离装置。

3）装置配有APP检测软件，可以独立操作APP。

一、主要计量性能参数

1）滚轮检定装置

1.1  主滚轮周长

     主滚轮标称周长：1m

     主滚轮直径更大允许误差：±0.1%

1.2  主滚轮转数

      测量范围：0-9999

      分辨力：1

      更大允许误差：±0.1%

      重复性：0.5

1.3  主滚轮速度

      测量范围：（0-60）km/h

      更大允许误差：±2 km/h

     注：（主滚轮定值输出速度点至少应包括40km/h和60km/h.）
