WTMVD-3000-水箱式液位计检定装置
产品简介：
水箱式液位计检定装置采用的检定介质是循环水，测量范围为（0～3000）mm，用于检定各种类型液位计和液位开关，主要包括磁致伸缩式、磁翻板式、浮球式、浮筒式、静压式、电阻式、电容式等。
装置主标准器（高精度磁致伸缩液位计）安装在标准器桶内，把被检液位计安装在检定水箱内，通过工控系统控制循环水在检定水箱内上升和下降，从而模拟液位的升降，实现液位计的检定。
产品简介：
水箱式液位计检定装置采用的检定介质是循环水，测量范围为（0～3000）mm，用于检定各种类型液位计和液位开关，主要包括磁致伸缩式、磁翻板式、浮球式、浮筒式、静压式、电阻式、电容式等。
装置主标准器（高精度磁致伸缩液位计）安装在标准器桶内，把被检液位计安装在检定水箱内，通过工控系统控制循环水在检定水箱内上升和下降，从而模拟液位的升降，实现液位计的检定。
装置主要构成部分：
1、检定水箱、循环水箱、主标准器、供水系统、操作平台以及工控系统。
2、检定水箱是装置的主体之一，顶部设计便于被检液位计安装和拆卸的支撑架，侧面设计便于磁翻板式液位计固定和检定的部件；
3、循环水箱主要用于循环水的储存和供水系统的放置；
4、供水系统由水泵、电磁阀和水管组成，通过工控系统实现对检定水箱的供水和泄水；
5、操作平台主要用于检定人员安装和拆卸被检液位计；
6、工控系统能够实现检定过程的控制、电源的开关、状态的显示、数据的读取等功能。

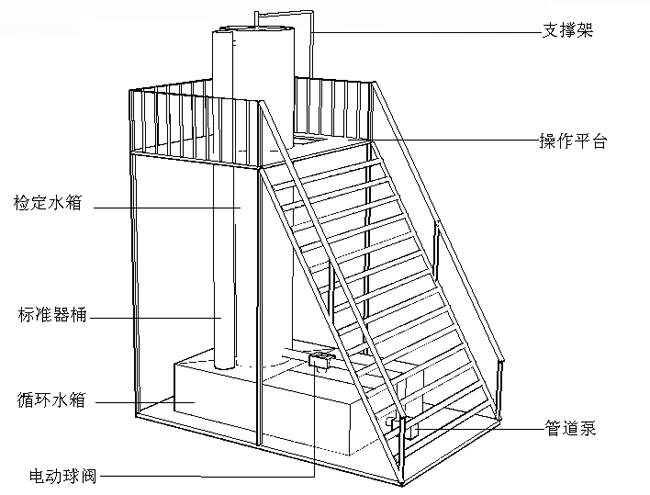

装置示意图（以实际加工为准）
装置技术指标
1、装置测量范围：（0～3000）mm；
2、扩展不确定度：U=1.5mm，k=2
3、标准器：磁致伸缩液位计：优于U=1.0mm，k=2
4、电动球阀响应时间：小于0.5s
5、液位控制误差：小于±2%
6、供电电源：220VAC、12-24VDC
7、介质温度：常温
8、工作压力：常压
